QW(WQ)無堵塞潛水排污泵產品簡介:

     QW(WQ)型無堵塞潛水排污泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。供應80QW40-25-5.5排污泵價格,廣州排污泵,QW排污泵價格     該系列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。 QW(WQ)無堵塞潛水排污泵產品特點:

    1．采用獨特的單片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50％的固體顆粒。    2．機械密封采用新型硬質耐腐的鈦化鎢材料，可使泵安全連續運行8000小時以上。供應80QW40-25-5.5排污泵價格,廣州排污泵,QW排污泵價格    3．整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。    4．該泵密封油室內設置有高精度抗干擾漏水檢測傳感器，定子繞組內預埋了熱敏元件，對水泵電機自動保護。      5．可根據用戶需要配備全自動控制柜，對泵的漏水、漏電過載及超溫等進行自動保護，提高了產品的安全性與可靠性    6．浮球開關可以根據所需液位變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。         7．QW(WQ)系列可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來更大方便，人可不必為此進入污水坑。    8．能夠在全揚程內使用，而保證電機不會過載。     9．有兩種不同的安裝方式，固定式自動耦合安裝系統、移動式自由安裝系統。

QW(WQ)無堵塞潛水排污泵主要用途:

    適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，也司用于抽送清水及帶腐蝕性介質。供應80QW40-25-5.5排污泵價格,廣州排污泵,QW排污泵價格

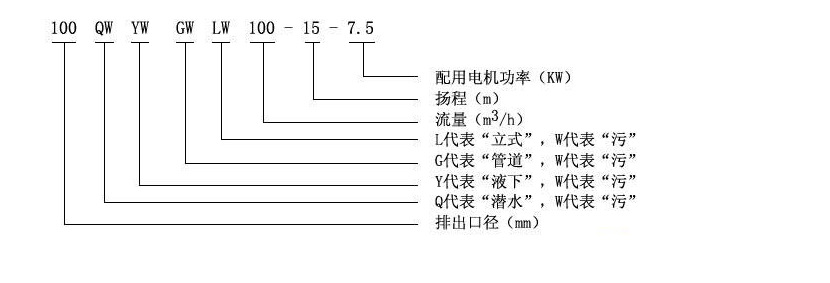

QW(WQ)無堵塞潛水排污泵型號意義:

QW(WQ)無堵塞潛水排污泵故障與排除：

QW(WQ)無堵塞潛水排污泵使用方法及注意事項：

 1.泵使用前應仔細檢査電纜有否損壞，緊固件是否松動或脫落，泵在運輸、存放、安裝過程中有無變形或損壞。  2.用500V兆歐表測量電泵電動機相同和相對地間絕緣電阻，其值應不低于2兆歐，否則應對電機定子繞組進行干燥處理，干燥處理的溫度不允許超過120℃。 3.該系列泵的安裝有固定式和移動式兩種。當采用固定式自動安裝時，應將鏈索分別穿進(偏離泵出水口，其連線應平行于泵出水口的)兩個吊環螺釘或起吊

板中上下起吊電泵。均勻緩慢地沿著導軌下滑，直到自動耦合到位。當采用移動式安裝時，先將軟管套好，用鏈索穿進兩個吊環上下起吊電泵，注意切不能將電

纜當作繩索使用，以免發生危險。 4.泵接通后的旋轉方向從進水口看為逆時針轉動，如果電泵反轉，只需將電纜線中的任何二根線對調一下接線位置即可。 5.電泵的機殼地線必須嚴格按有關規程接妥，為了保證使用時人身安全，在電泵運行時，嚴禁在附近安裝、人下水做?~或移動，以防萬一電泵漏電而發生意外事故。 6.電泵在無特殊情況必須配備全自動水泵控制柜，切勿直接掛電網或使用閘刀開關來接通電源，確保電泵正常運行。  7.不得將電泵長期處于低揚程狀態下運行（一般使用揚程不得低于額定揚程的60%)，最好能控制在建議使用揚程范圍以內，以防電泵因超載而燒壞電機。 8.無自循環冷卻裝置的泵嚴禁整體露出水面長期運行，以防電泵過熱損壞。

QW無堵塞潛水排污泵維護保養：

 1.電泵應有專人管理與使用，井定期檢査電泵繞組與機殼之間的絕緣電阻是否正常。 2.每次使用特別是用于較稠較粘的漿液后，應將電泵放入清水中運轉數分鐘，防止泵內留下沉積物，保證電泵的清潔。 3，電泵如長時間不用時應將電泵從水中取出，不要長期浸泡在水中，以減少電機定子繞組受潮的機會，增加電泵的使用壽命。 ^ 4.在常規狀態下泵每使用300-500小時后應加注或更換油室中機油（10-??30號機油）使機械密封保持良好的潤滑狀態，提高機械密封的使用壽命。 5，電泵拆卸、維修后，機殼組件必須經0.2MPa氣密試驗檢査，以確保電機密封可靠。 6，葉輪和泵體之間的密封環具有密封功能，如密封損壞將直接影響到泵的性能，必要時應更換。

QW(WQ)無堵塞潛水排污泵安裝系統說明：

 1.自動耦合裝置系統適用于長期固定的使用場合，具有安裝快捷，檢測、維修方便等優點.該系統使用特制的底座，固定在污水坑的底部，與出水管連結好，

在池頂安裝好配套的支承塊，用導桿使二者相連.水泵與特定支架連結好.沿導桿下滑到達底座，與其自動耦合、密封、密封，而提升時則自動脫落。 2，移動式安裝系統它以支架支承,接上出水軟管即可工作，這種方式主要應用于救急或維修施式的需要。

WQ立式潛水管道排污泵的常用型號：

產品概述:       QW型無堵塞潛水排污泵，是引進國外節能無堵塞排污泵，組織本單位技術力量研制而成，各項性能指標均達到或超過國內外同類產品技術，由于采用獨特的單通道葉輪，動密封采用兩組特殊材料的硬質合金機械密封裝置、電機用油室隔開，具有無堵塞、經久耐用、型線、使用維修方便、效率高、節能顯著，是我國泵類更新?lián)Q代的產品，深受用戶歡迎。該泵有多種型號和不同的結構形式可供選用。       QW 型無堵塞潛水排污泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔開，屬機電一體化產品，電機與泵合用同一軸（轉子）整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行，

其主部件作用如下：       信號線 1 ：配備全保水泵控制柜，對泵實行保護，包括漏水，斷相、短路、過熱、電機過載等項目 . 電機定子 8 ：采用 B 級或 F 級絕緣。       漏水探頭 11 ：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。       機械密封 13 ：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封、耐磨、壽命長等特點。       葉輪 17 ：葉輪采用單流道或雙道結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。       泵體 15 ：與葉輪配用，使得泵具有高的效率。       密封環 18 ：裝在泵體口環處，當葉輪因運行而使口環處磨損，可更換密封環，以泵以效率運行。

 型號意義:

 使用范圍:      該系列無堵塞排污泵，適用于輸送工業用水和城市生活污水，它的最大優點是能輸送含有固體顆粒和含有纖維材料的污水。除適用輸送污水外，還適用作疏水泵、紙漿泵、過濾沖洗冷凝循環泵、灌溉用泵等。廣泛應用于礦山、建筑工地、醫院、賓館、污水外理等場合 .

潛水式無堵塞排污泵產品簡介：

     WQ（QW）系列潛水式無堵塞排污泵在引進聯邦德國ABS制泵公司技術的基礎上,在經我公司科研人員的共同努力下,同時廣泛征求國內水泵專家的意見,并經過多次改良而研制成功的,經測試各頂性能指標均這到國外同類產國的水平。

潛水式無堵塞排污泵產品特點：

     采用獨特的單片或雙葉片時輪結構,大大提高了活物通過能力,能的通過泵口徑的5倍纖維物質與直徑為泵口徑約50%的固體顆粒

潛水式無堵塞排污泵產品用途：

     適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業,以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物,也可用于抽送清水及帶腐蝕性介質。

使用條件：

     1、介質溫度不超過60℃；介質重度為1~1.3kg/dm3。 2、無內自流循環冷卻系統的泵，電機部分露出液面不起過1/3。 3、鑄鐵材質的使用范圍這PH5~9。 4、1Cr18Ni9Ti不銹鋼材質中便于是般腐蝕性介質。 5、使用環境海拔高度不超過1000米，超過時應在訂貨時提出，以便為您提供更的產品。 注：用戶如有特殊的溫度、介質要求，請在訂貨時注明輸送介質的詳細情況，以便本單位提供更為之產品.

QW、WQ潛水式排污泵型號意義:

QW、WQ潛水式排污泵產品簡介:

    WQ（QW）系列潛水式無堵塞排污泵在引進聯邦德國ABS制泵公司技術的基礎上,在經我公司科研人員的共同努力下,同時廣泛征求國內水泵專家的意見,并經過多次改良而研制成功的,經測試各頂性能指標均這到國外同類產國的水平。     流量:7～24OOm³/h,揚程:7～60m等,根據使用介質,安裝方式不同設計制造成同性能參數的WL、YW、GW系列產品。

QW、WQ潛水式排污泵產品特點:

      1.采用獨特的單片或雙葉片時輪結構,大大提高了活物通過能力,能的通過泵口徑的5倍纖維物質與直徑為泵口徑約50%的固體顆粒      2.機械密封采用新型硬質耐腐的軟化鎢材料,可使泵安全連續運行8000小時以上。      3.整體結構緊湊、體積小、噪聲低、節能,檢修方便,無需建泵房,灌入水中即可工作,大大減少工程造價      4.該泵密封油室內設置有高精度抗干擾漏水檢測傳感器,定子繞組內預埋了熱敏元件,對水泵電機自動保護。      5.可根據用戶需要配備全自動控制柜,對泵的漏水、漏電、過載及超溫等進行自動保護,提高了產品的安全性與性。      6.浮球開關可以根據所需液位變化,自動控制泵的起動與停止,不需專人看管,使用極為方便。      7.WQ系列可根據用戶需要配備雙導軌自動耦合安裝系統,它給安裝、維修帶來更大方便,人可不必為此而進入污水坑。      8.能夠在全揚程內使用,而電機不會過載。      9.有兩種不同的安裝方式,固定式自動耦合安裝系統、移動式自由安裝系統。

QW排污泵安裝尺寸及外形示意圖:

潛水式無堵塞排污泵常見故障分析及其排除方法:

QW50-20-40-7.5潛水排污泵價格 QW排污泵 潛水排污泵型號產品概述:    QW（WQ）型無堵塞潛水排污泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。     該系列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。 QW50-20-40-7.5潛水排污泵價格 QW排污泵 潛水排污泵型號產品特點:    1．采用獨特的單片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50％的固體顆粒。    2．機械密封采用新型硬質耐腐的鈦化鎢材料，可使泵安全連續運行8000小時以上。     3．整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。    4．該泵密封油室內設置有高精度抗干擾漏水檢測傳感器，定子繞組內預埋了熱敏元件，對水泵電機自動保護。      5．可根據用戶需要配備全自動控制柜，對泵的漏水、漏電過載及超溫等進行自動保護，提高了產品的安全性與可靠性    6．浮球開關可以根據所需液位變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。     7．QW（WQ）系列可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來更大方便，人可不必為此進入污水坑。    8．能夠在全揚程內使用，而保證電機不會過載。     9．有兩種不同的安裝方式，固定式自動耦合安裝系統、移動式自由安裝系統。

QW50-20-40-7.5潛水排污泵價格 QW排污泵 潛水排污泵型號主要用途:    適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，也司用于抽送清水及帶腐蝕性介質。

QW（WQ）無堵塞潛水排污泵型號意義:

QW（WQ）無堵塞潛水排污泵使用方法及注意事項： 1.泵使用前應仔細檢査電纜有否損壞，緊固件是否松動或脫落，泵在運輸、存放、安裝過程中有無變形或損壞。  2.用500V兆歐表測量電泵電動機相同和相對地間絕緣電阻，其值應不低于2兆歐，否則應對電機定子繞組進行干燥處理，干燥處理的溫度不允許超過120℃。 3.該系列泵的安裝有固定式和移動式兩種。當采用固定式自動安裝時，應將鏈索分別穿進（偏離泵出水口，其連線應平行于泵出水口的）兩個吊環螺釘或起吊

板中上下起吊電泵。均勻緩慢地沿著導軌下滑，直到自動耦合到位。當采用移動式安裝時，先將軟管套好，用鏈索穿進兩個吊環上下起吊電泵，注意切不能將電

纜當作繩索使用，以免發生危險。 4.泵接通后的旋轉方向從進水口看為逆時針轉動，如果電泵反轉，只需將電纜線中的任何二根線對調一下接線位置即可。 5.電泵的機殼地線必須嚴格按有關規程接妥，為了保證使用時人身安全，在電泵運行時，嚴禁在附近安裝、人下水做?~或移動，以防萬一電泵漏電而發生意外事故。 6.電泵在無特殊情況必須配備全自動水泵控制柜，切勿直接掛電網或使用閘刀開關來接通電源，確保電泵正常運行。  7.不得將電泵長期處于低揚程狀態下運行（一般使用揚程不得低于額定揚程的60%），最好能控制在建議使用揚程范圍以內，以防電泵因超載而燒壞電機。 8.無自循環冷卻裝置的泵嚴禁整體露出水面長期運行，以防電泵過熱損壞。

QW無堵塞潛水排污泵維護保養：

 1.電泵應有專人管理與使用，井定期檢査電泵繞組與機殼之間的絕緣電阻是否正常。 2.每次使用特別是用于較稠較粘的漿液后，應將電泵放入清水中運轉數分鐘，防止泵內留下沉積物，保證電泵的清潔。 3，電泵如長時間不用時應將電泵從水中取出，不要長期浸泡在水中，以減少電機定子繞組受潮的機會，增加電泵的使用壽命。 ^ 4.在常規狀態下泵每使用300-500小時后應加注或更換油室中機油（10-?30號機油）使機械密封保持良好的潤滑狀態，提高機械密封的使用壽命。 5，電泵拆卸、維修后，機殼組件必須經0.2MPa氣密試驗檢査，以確保電機密封可靠。 6，葉輪和泵體之間的密封環具有密封功能，如密封損壞將直接影響到泵的性能，必要時應更換。

QW（WQ）無堵塞潛水排污泵安裝系統說明：

 1.自動耦合裝置系統適用于長期固定的使用場合，具有安裝快捷，檢測、維修方便等優點.該系統使用特制的底座，固定在污水坑的底部，與出水管連結好，

在池頂安裝好配套的支承塊，用導桿使二者相連.水泵與特定支架連結好.沿導桿下滑到達底座，與其自動耦合、密封、密封，而提升時則自動脫落。 2，移動式安裝系統它以支架支承,接上出水軟管即可工作，這種方式主要應用于救急或維修施式的需要。

QW型排污泵概述

QW型排污泵主要部件由葉輪、泵體、底座潛水電機組成。水泵和電機是同一根軸，由于水泵位于整個排污泵最下端，它能最大限度抽吸地面積余污水。葉輪為雙流道設計，大大的提高了污物的過流能力，能的通過直徑為泵口徑50%的固體顆粒。產品執行Q/TBJW2-2003《污水污物潛水電泵》標準?！段鬯畚餄撍姳谩窐?biāo)準。

QW型排污泵是在引進國外技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨果。 該系列泵采用獨特葉輪結構和新型機械密封，能地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具率高、葉輪經動靜平衡試驗，使泵在運行中無振動。

QW型排污泵型號說明

格式：150 WQ 160-15-15　　注釋：150－－－－－－－－排出口徑150mm　　　　　WQ－－－－－－-W代表“污”，Q代表“潛”　　　　　160－－－－－－－－流量為160m3/h　　　　　15－－－－－－－－-揚程15m（個“15”）　　　　　15－－－－－－－－-配用電機功率15KW（第二個“15”）

QW型排污泵適用范圍

QW型排污泵適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，也可用于抽送清水及帶腐蝕性介質。

QW型排污泵使用條件

1、介質溫度不超過60℃，介質重度為1～1.3kg/dm3。　2、無內自流循環冷卻系統的泵，電機部分露出液面不超過½。 　3、鑄鐵材質的使用范圍為PH5～9。 　4、1Cr18Ni9Ti不銹鋼材質可使用各種腐蝕性介質。

QW型排污泵主要用途

QW型排污泵使用于工廠商業嚴重污染廢水的排放、住宅區的污水排污站、城市污水處理廠排水系統、人防系統排水站、自來水廠的給水裝置，醫院、賓館的污水排放、市政工程筑工地、勘探、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水、污物，也可用于清水及帶腐蝕性介質。

QW型排污泵特點

1．QW型排污泵采用獨特的單片或雙葉片葉輪結構，大大提高了污物通過能力，能的通過泵口徑的5倍纖維物質與直徑為泵口徑約50％的固體顆粒。　

2．機械密封采用新型硬質耐腐的鈦化鎢材料，可使泵安全連續運行8000d~時以上?！?/p>

3．QW型排污泵整體結構緊湊、體積小、噪聲小、節能，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價?！?/p>

4.QW型排污泵密封油室內設置有高精度抗干擾漏水檢測傳感器，定子繞組內預埋了熱敏元件，對水泵電機自動保護?！?/p>

5．可根據用戶需要配備全自動控制柜，對泵的漏水、漏電、過載及超溫等進行自動保護，提高了產品的安全性與性。　

6．浮球開關可以根據所需液位變化，自動控制泵的起動與停止，不需專人看管，使用極為方便?！?/p>

7．WQ系列可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來更大方便，人可不必為此而進入污水坑。　

8．能夠在全揚程內使用，而電機不會過載?！?/p>

9．有兩種不同的安裝方式，固定式自動耦合安裝系統、移動式自由安裝系統。

QW型排污泵結構圖

QW型排污泵安裝尺寸圖

QW型排污泵性能參數

樂達泵業排污泵訂貨須知：

一、a.產品名稱與潛水排污泵型號b.潛水排污泵口徑c.潛水排污泵揚程d.潛水排污泵流量e.潛水排污泵電機功率（KW）f.潛水排污泵轉速（r/min）g.潛水排污泵電壓〔V〕h.潛水排污泵吸程i.潛水排污泵使用的介質名稱、比重、粘度、腐蝕性、毒性

二、若已經由設計單位選定我公司的潛水排污泵產品型號，請按潛水排污泵型號直接向樂達泵業銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們樂達泵業的技術專家為您審核把關。感謝您訪問樂達泵業，公司網站www.shldby.com   www.ledaby.com  www.paiwubeng.cc 我們將竭誠為您服務，您的滿意是我們所追求的！?。?nbsp;

供應QW32-12-15-1.1上海排污泵 潛水排污泵價格 QW排污泵產品概述:

    QW(WQ)型無堵塞潛水排污泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。     該系列泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。 供應QW32-12-15-1.1上海排污泵 潛水排污泵價格 QW排污泵產品特點:    1．采用獨特的單片或雙葉片葉輪結構，大大提高了污物通過能力，能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50％的固體顆粒。    2．機械密封采用新型硬質耐腐的鈦化鎢材料，可使泵安全連續運行8000小時以上。     3．整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入水中即可工作，大大減少工程造價。    4．該泵密封油室內設置有高精度抗干擾漏水檢測傳感器，定子繞組內預埋了熱敏元件，對水泵電機自動保護。      5．可根據用戶需要配備全自動控制柜，對泵的漏水、漏電過載及超溫等進行自動保護，提高了產品的安全性與可靠性    6．浮球開關可以根據所需液位變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。     7．QW(WQ)系列可根據用戶需要配備雙導軌自動耦合安裝系統，它給安裝、維修帶來更大方便，人可不必為此進入污水坑。    8．能夠在全揚程內使用，而保證電機不會過載。     9．有兩種不同的安裝方式，固定式自動耦合安裝系統、移動式自由安裝系統。

供應QW32-12-15-1.1上海排污泵 潛水排污泵價格 QW排污泵主要用途:    適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業，以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，也司用于抽送清水及帶腐蝕性介質。

QW(WQ)無堵塞潛水排污泵型號意義:

QW(WQ)無堵塞潛水排污泵故障與排除：

QW(WQ)無堵塞潛水排污泵使用方法及注意事項： 1.泵使用前應仔細檢査電纜有否損壞，緊固件是否松動或脫落，泵在運輸、存放、安裝過程中有無變形或損壞。  2.用500V兆歐表測量電泵電動機相同和相對地間絕緣電阻，其值應不低于2兆歐，否則應對電機定子繞組進行干燥處理，干燥處理的溫度不允許超過120℃。 3.該系列泵的安裝有固定式和移動式兩種。當采用固定式自動安裝時，應將鏈索分別穿進(偏離泵出水口，其連線應平行于泵出水口的)兩個吊環螺釘或起吊

板中上下起吊電泵。均勻緩慢地沿著導軌下滑，直到自動耦合到位。當采用移動式安裝時，先將軟管套好，用鏈索穿進兩個吊環上下起吊電泵，注意切不能將電

纜當作繩索使用，以免發生危險。 4.泵接通后的旋轉方向從進水口看為逆時針轉動，如果電泵反轉，只需將電纜線中的任何二根線對調一下接線位置即可。 5.電泵的機殼地線必須嚴格按有關規程接妥，為了保證使用時人身安全，在電泵運行時，嚴禁在附近安裝、人下水做?~或移動，以防萬一電泵漏電而發生意外事故。 6.電泵在無特殊情況必須配備全自動水泵控制柜，切勿直接掛電網或使用閘刀開關來接通電源，確保電泵正常運行。  7.不得將電泵長期處于低揚程狀態下運行（一般使用揚程不得低于額定揚程的60%)，最好能控制在建議使用揚程范圍以內，以防電泵因超載而燒壞電機。 8.無自循環冷卻裝置的泵嚴禁整體露出水面長期運行，以防電泵過熱損壞。

QW無堵塞潛水排污泵維護保養：

 1.電泵應有專人管理與使用，井定期檢査電泵繞組與機殼之間的絕緣電阻是否正常。 2.每次使用特別是用于較稠較粘的漿液后，應將電泵放入清水中運轉數分鐘，防止泵內留下沉積物，保證電泵的清潔。 3，電泵如長時間不用時應將電泵從水中取出，不要長期浸泡在水中，以減少電機定子繞組受潮的機會，增加電泵的使用壽命。 ^ 4.在常規狀態下泵每使用300-500小時后應加注或更換油室中機油（10-?30號機油）使機械密封保持良好的潤滑狀態，提高機械密封的使用壽命。 5，電泵拆卸、維修后，機殼組件必須經0.2MPa氣密試驗檢査，以確保電機密封可靠。 6，葉輪和泵體之間的密封環具有密封功能，如密封損壞將直接影響到泵的性能，必要時應更換。

QW(WQ)無堵塞潛水排污泵安裝系統說明：

 1.自動耦合裝置系統適用于長期固定的使用場合，具有安裝快捷，檢測、維修方便等優點.該系統使用特制的底座，固定在污水坑的底部，與出水管連結好，

在池頂安裝好配套的支承塊，用導桿使二者相連.水泵與特定支架連結好.沿導桿下滑到達底座，與其自動耦合、密封、密封，而提升時則自動脫落。 2，移動式安裝系統它以支架支承,接上出水軟管即可工作，這種方式主要應用于救急或維修施式的需要。

WQ型無堵塞排污潛水泵性能參數：

400

 一、泵使用方法及注意事項

1.泵使用前應仔細檢査電纜有否損壞，緊固件是否松動或脫落，泵在運輸、存放、安裝過程中有無變形或損壞。

2.用500V兆歐表測量電泵電動機相同和相對地間絕緣電阻，其值應不低于2兆歐，否則應對電機定子繞組進行干燥處理，干燥處理的溫度不允許超過120℃。

3.該系列泵的安裝有固定式和移動式兩種。當采用固定式自動安裝時，應將鏈索分別穿進(偏離泵出水口，其連線應平行于泵出水口的)兩個吊環螺釘或起吊板中上下起吊電泵。均勻緩慢地沿著導軌下滑，直到自動耦合到位。當采用移動式安裝時，先將軟管套好，用鏈索穿進兩個吊環上下起吊電泵，注意切不能將電纜當作繩索使用，以免發生危險。

4.泵接通后的旋轉方向從進水口看為逆時針轉動，如果電泵反轉，只需將電纜線中的任何二根線對調一下接線位置即可。

5.電泵的機殼地線必須嚴格按有關規程接妥，為了保證使用時人身安全，在電泵運行時，嚴禁在附近安裝、人下水做?~或移動，以防萬一電泵漏電而發生意外事故。

6.電泵在無特殊情況必須配備全自動水泵控制柜，切勿直接掛電網或使用閘刀開關來接通電源，確保電泵正常運行。

7.不得將電泵長期處于低揚程狀態下運行（一般使用揚程不得低于額定揚程的60%)，最好能控制在建議使用揚程范圍以內，以防電泵因超載而燒壞電機。

8.無自循環冷卻裝置的泵嚴禁整體露出水面長期運行，以防電泵過熱損壞。

二、維護保養

1.電泵應有專人管理與使用，井定期檢査電泵繞組與機殼之間的絕緣電阻是否正常。

2.每次使用特別是用于較稠較粘的漿液后，應將電泵放入清水中運轉數分鐘，防止泵內留下沉積物，保證電

泵的清潔。

3，電泵如長時間不用時應將電泵從水中取出，不要長期浸泡在水中，以減少電機定子繞組受潮的機會，增加電泵的使用壽命。 ^

4.在常規狀態下泵每使用300-500小時后應加注或更換油室中機油（10-?30號機油）使機械密封保持良好的潤

滑狀態，提高機械密封的使用壽命。

5，電泵拆卸、維修后，機殼組件必須經0.2MPa氣密試驗檢査，以確保電機密封可靠。

6，葉輪和泵體之間的密封環具有密封功能，如密封損壞將直接影響到泵的性能，必要時應更換。

三、安裝系統說明

1.自動耦合裝置系統

適用于長期固定的使用場合，具有安裝快捷，檢測、維修方便等優點.該系統使用特制的底座，固定在污水坑的底部，與出水管連結好，在池頂安裝好配套的支承塊，用導桿使二者相連.水泵與特定支架連結好.沿導桿下滑到達底座，與其自動耦合、密封、密封，而提升時則自動脫落。

2，移動式安裝系統

它以支架支承,接上出水軟管即可工作，這種方式主要應用于救急或維修施式的需要。

QW(WQ)無堵塞潛水排污泵結構說明：

  WQ型無堵塞潛水排污泵由電機與泵兩部分組成，二者通過油隔離室及機械密封組件隔幵，屬機電一體化產品， 電機與泵合用同一軸(轉子)整個水泵長度短，結構緊湊。配備多種保護裝置，使得泵運行安全可靠。其主要部件作用如下：

信號線1：配備全保水泵控制柜，對泵實行全方位保護，包括漏水、斷相、短路、過熱、電機過載等項目。

電機定子8：采用B級或F級絕緣。

漏水探頭11：該元件裝在油室內，當機械密封損壞后，水進入油室，探頭可發出信號由控制系統對泵實施保護。

機械密封13：采用雙道串聯密封，選用新型硬質耐腐碳化鎢材質，具有密封可靠、耐磨、壽命長等特點。

葉輪17：葉輪采用單流道或雙流逍結構，具有很強的通過能力，能夠通過大的物料及纖維垃圾，減少堵塞、纏繞的故障。

泵體15：與葉輪配用，使得泵具有高的效率。

密封環18：裝在泵體口環處，當葉輪閃運轉而使口環處磨損，可更換密封環.以保證泵以最佳效率運行。

QW(WQ)無堵塞潛水排污泵安裝尺寸圖：

專業生產:WQ系列潛水排污泵|污水池（集水坑）排污泵概述

   排污泵,自吸式排污泵,無堵塞排污泵,潛水排污泵,液下式排污泵,管道排污泵 WQ（QW）系列潛水式無堵塞排污泵在引進國外先進技術的基礎上，在經我廠科研人員的共同努力下，同時廣泛征求國內水泵專家的意見，并經過多次改良而研制成功的，經測試各項性能指標次達到國外同類產品的先進水平。      潛水排污泵流量：7∽2400m3/h,揚程：7∽60m等，潛水排污泵根據使用介質，安裝方式不同設計制造成同性能參數的WL、YW、GW系列產品。  專業生產:WQ系列潛水排污泵|污水池（集水坑）排污泵產品特點

        1、采用獨特的單片或雙片輪結構，大大提高了污物通過能力，能有效的通過泵口徑的倍纖維物質與直徑為泵口徑約50%的固體顆粒。        2、機械密封采用新型硬質耐腐的鈦化兒鎢材料，可使泵安全連續運行8000小時以上。        3、整體結構緊湊、體積小、噪聲小、節能效果顯著，檢修方便，無需建泵房，潛入中即可工作，大大減少工程造價。       4、密封油室內設置有高精度搞干擾漏水檢測傳感器，定子繞組內預埋了熱敏元件，對水泵電機自動保護。       5、可根據用戶需要配備全自動控制柜，對泵的漏水、漏電、過載及超溫等進行自動保護，提高了產品的安全性懷可靠性。       6、浮球開關可以根據所需液位變化，自動控制泵的起動與停止，不需專人看管，使用極為方便。       7、 WQ系列潛水排污泵可根據用戶需要配備雙導軌自動耦合安裝系統，它安裝、維修帶來更大方便，人可不必為此而進入污水坑。        8、 能夠在全揚程內使用，而保證電機不會過載。        9 潛水排污泵有兩種不同的安裝方式，固定式自動耦合安裝系統、移動式自由安裝系統。潛水排污泵主要用途   潛水排污泵適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業、以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物，潛水排污泵也可用于抽送清水及帶腐蝕性介質。 潛水排污泵安裝方式:　　室內污水池（集水坑）排污泵采用移動式安裝（軟管）（單泵）、固定式安裝（硬管）（單泵、雙泵）和帶自動耦合裝置固定式安裝（單泵、雙泵）3種形式。其中軟管連接移動式安裝僅限于電機功率N≤7.5 kW的潛水排污泵及排出管DN≤100 mm的場合。　　室外污水池僅采用帶自動耦合裝置固定式安裝（雙泵）一種形式。　　用于消防電梯排水坑的排污泵安裝方式，應采用2臺硬管連接固定式或2臺固定自耦式，且集水井有效容積不小于2.0 m3，排污泵額定流量不小于36 m3/h。

專業生產:WQ系列潛水排污泵|污水池（集水坑）排污泵型號意義:　　例如：40QW（WQ）15-30-2.2　　40-口徑　　QW（WQ）-潛水排污泵　　15-流量（m3/h）　　30-揚程　　2.2-配用電機功率
