LLQ氣體腰輪流量計
氣體腰輪流量計也是精確測量氣體流量的儀表。儀表基于容積式測量原理，其特點是精確度高、范圍度大、結構緊湊堅固、入口無需直管段、使用壽命長，適于安裝在環境狹窄的場合，在嚴酷的氣候條件下精確測量負荷變動大的氣體流量？蓽y(cè)量的介質有天然氣、城市煤氣、烷類燃?xì)庖约案鞣N工業惰性氣體。口徑DN40～DN100，流量0.8m3/h～400m3/h，最大工作壓力2MPa，溫度范圍可達－40℃～＋60℃，精確度可達±1%。各種氣體腰輪流量計都已通過國際權威機構認證并在有關組織登記注冊。 氣體腰輪流量計是一種容積式計量?jī)x表。隨著氣體的通過，儀表入口和出口間產生的差壓作用在由高精密同步輪聯結在一起的一對腰輪上，從而驅動腰輪輪流旋轉。在這期間，腰輪與殼體內壁形成的計量腔周期地充氣和排氣，腰輪的轉數與通過儀表的氣體體積量成正比。腰輪的旋轉經由多級齒輪系減速，然后經磁性耦合傳送到計數器，累計流過的氣體總量。
YKL-LL供應腰輪流量計 氣體腰輪流量計 歡迎垂詢
- 詳細描述：
- 腰輪流量計當被測液體流經計量室時，在流量計的進出口形成 壓差，腰輪在此壓差的推動下旋轉。同時通過固定在腰輪軸上的一對驅動齒輪，使兩個腰輪保持連續旋轉。隨著腰輪的轉動，液體經由計量室被不斷排出流量計。每對流過的液體量是計量室容積的四倍，通過密封聯軸器、減速機構，將旋轉次數減速后傳遞到計數器，計數器即指示液體瞬時流量和累積流量。 在計數器機構中安裝發信器即成了帶發信器的腰輪流量計。與顯示儀表或微機系統配套，可實現遠傳（定量、累積、瞬時等功能）自動化測量和控制。 公稱通徑液體粘度3.0~150mpa.s液體粘度3.0~150mpa.s液體粘度3.0~150mpa.s液體粘度3.0~150mpa.s150.25~2.50.5~2.50.5~2.50.83~2.5200.25~2.5~2.50.5~2.50.83~2.5250.6~61.2~61.2~62~6401.6~163.2~163.2~165.3~16502.5~255~255~258.3~25806~6012~6012~6020~6080Ⅱ12~10022~10020~10033.3~10010010~10020~10020~10033.3~10015040~20040~200100~20066.7~200精度等級0.50.2
LLQ氣體腰輪流量計
公稱通徑DN mm | 流量上限 | 基本誤差限（%） | |
范圍度10：1 | 范圍度5：1 | ||
25 | 25 | ±1.5 | ±1.0 |
40 | 50 | ||
50 | 80 | ||
80 | 250 | ||
100 | 400 | ||
150＊ | 1000 | ||
200＊ | 2500 | ||
| 注：帶＊為待發展規格 |
·基型(型號表示：LLQ-？？) 介質溫度：0～80℃ 公稱壓力：1.6MPa 最大壓力損失：＜0.5kpa 現場顯示氣體的累積流量值！ぬ厥庑(型號表示：LLQ-？？/LPZ)在基型的基礎上增加了：電信號輸出：三線制電脈沖信號 工作電壓：24±1.5V DC最大輸入電流：25mA頻率響應：＞200(次/分)輸出型式：集電極開路(電極) □型號表示
□工作原理
當被測氣體流經計量室時，流量計的進出口端形成一個差壓，在此壓力推動下，使腰輪旋轉(見下圖)，同時通過固定在腰輪上的一對齒輪，使兩個腰輪交換驅動旋轉。由于計量腔的容積是一固定值， 所以，被測氣體的流量與腰輪轉數成正比，并通過一定傳動比的變速機構傳給計數器，計數器的累計值即是被測氣體在某段時間內的體積流量(基型)。
□外型及安裝尺寸 (單位：mm)·公稱通徑DN25mm
·公稱通徑DN40～100mm
公稱通徑DNmm | A | B | C | ΦD | ΦE | N-M | 重量kg |
25 | 355 | 95 | 135 | 85 | 115 | 4-M12×20 | 12 |
40 | 498 | 145 | 172 | 110 | 145 | 4-M16×20 | 14 |
50 | 532 | 162 | 172 | 125 | 160 | 4-M16×25 | 15 |
80 | 659 | 232 | 245 | 160 | 195 | 8-M16×25 | 35 |
100 | 759 | 282 | 245 | 180 | 215 | 8-M16×25 | 46 |
·公稱通徑DN150～200mm
公稱通徑DNmm | A | B | C | ΦF1 | ΦF2 | 重量kg |
150＊ | 922 | 370 | 460 | 240 | 280 | 220 |
200＊ | 1102 | 460 | 640 | 295 | 335 | 280 |
| 注： | 帶＊者為待發展規格。 |
| 管路法蘭配置按JB/T81-94（PN1.6,PN2.5）或JB/T82.2-94(PN4.0,PN6.3) |
□管道連接安裝圖·推薦安裝型式圖
□安裝要求 ·流量計本體應采用臥式安裝方法，(即兩腰輪轉子處于水平狀態)。管道則可分水平安裝和垂直安裝兩種形式。 ·旁通道的位置應低于流量計所處的主通道！ち髁坑安裝前，應將所有管道內的鐵銹顆粒，鐵屑等雜物清除干凈。必要時，流量計前端安裝合適的氣體過濾器。 ·流量計安裝時，應特別注意防止流量計受外力作用而產生變形。 ·流量計安裝前，用帶法蘭的直管段暫時代替流量計，通一定量的氣體作清掃再安裝流量計。 ·流量計的安裝應選擇在振動盡可能小的地方！踅泳端子圖
注： 本流量計轉接器采用三線傳輸方式，工作電壓是24±1.5V DC，脈沖輸出被連接到SXP-3113型智能流量積算儀。 ·接線標記OUT-藍(黃)，V DD-紅(棕)GND-黑(白) ·在信號輸出導線(0UT)和電源導線(V DD)間，需并聯一只1KΩ電阻。 ·用戶如需配置其他相關儀表，如壓力變送器和溫度變送器，其接線詳見SXP-3113智能流量積算儀說明書。
□配套產品
產 品 型 號 | 功 能 | |
SXP-3113型智能流量積算儀 | 1. | 適用于所有產生脈沖信號和模擬信號的流量變送器。 |
2. | 在壓力、溫度比較穩定不需配置相關變送器的情況下，可人工置入壓力值和溫度值進行非在線補償。 | |
3. | 若用戶配置壓力變送器、溫度變送器時，它可以同時接收兩者信號，實現對壓力、溫度在線自動補償，對流體的流量進行精確的積算。 | |
4. | 能顯示流體的體積或質量流量的總量，瞬時值和瞬時值的百分比。若配置壓力變送器和溫度變送器，則能顯示其壓力、溫度的測量值。 | |
5. | 能輸出0～10mA或4～20mA直流電流信號。 | |
6. | 能輸出Centronics標準打印信號。 | |
7. | 它還具有其他一些功能，用戶可詳見SXP-3113型智能流量積算儀使用說明書。 | |
□訂貨須知 ·請注明產品的型號、規格，若需附加規格請同時注明。·請注明介質的名稱、常用壓力，公稱壓力，使用溫度范圍。 ·請注明介質的常用流量，流量范圍及精度要求。 ·若需配置本公司生產的過濾器，流量積算儀時，可同時訂貨說明。 ·若用戶另有特殊要求時，可與本公司銷售部門商談。
關鍵零件材料
殼體：鋁合金（LLQ－40～LLQ－100） 特殊處理的鋼（LLQ－25） 腰輪：特殊處理的鋁合金 軸承：不銹鋼
用戶如有特殊需求可協商
LLQ氣體腰輪流量計
氣體腰輪（羅茨）流量計基于容積式測量原理，用于精確測量流經封閉管道的氣體總量。LLQ系列氣體腰輪流量計是精確測量氣體流量的儀表，基于容積式測量原理，用于精確計量流經封閉管道的氣體總量。流量計基型由腰輪流量傳感器和流量積算儀（二次表）兩部分組成。可測氣體 適于測量天然氣、城市煤氣、丙烷、氮?dú)、工業惰性氣體等非腐蝕性氣體。應用場合 餐飲、賓館等行業的燃?xì)馍虡I(yè)結算，輸配管網燃?xì)庥?jì)量，燃?xì)庹{(diào)壓站計量，工業和民用鍋爐等燃?xì)庥?jì)量，也可用作標準流量計。
主要技術參數
| 執行標準 | 氣體腰輪流量計JB/T 7385-1994 | |||
| 檢定規程 | 氣體容積式流量計JJG633-2005 | |||
| 公稱通徑 | 25mm-250mm | |||
| 精度等級 | ±1.5%R、±1.0%R（須定制） | |||
| 耐壓等級 | 1.0MPa | |||
| 工作電源 | DC3.6V 鋰電池（1組） | |||
| 整機功耗 | 平均功耗≤3.6mW，處于休眠狀態，功耗≤1.8mW | |||
| 數據存儲功能 | 起停記錄、日記錄、定時間間隔記錄等 | |||
| 使用條件 | 介質溫度 | -20℃~+80℃ | 相對濕度 | 5%~90% |
| 環境溫度 | -30℃~+60℃ | 大氣壓力 | 86Kpa~106Kpa | |
| 儀表材質 | 表體 | 鋁合金或鑄鐵 | 轉換器 | 鑄鋁 |
| 腰輪 | 鋁合金 | 軸承 | 硬質合金 | |
| 防護等級 | IP65 | |||
| 防爆等級 | ExiaⅡCT4（本安型） | |||
| 符合GB 3836.1-2000《 爆炸性氣體環境用電器設備 第1部分 通用要求 》的有關部分和GB3836.4-2000《爆炸性氣體環境用電氣設備 第四部分 本質安全型“i” 》標準。 | ||||
氣體腰輪流量計特點
精確度高，重復性好。內部轉子經精密加工和平衡檢測，無接觸旋轉，良好的油潤滑，確保了流量計精確度不變，工作壽命長。
流量計前后不需要直管段，可以安裝在環境狹窄的場合。
始動流量小，量程比寬，適合于計量負荷變動大的氣體流量
計量精確度不受壓力和流量變化的影響，性能穩定，壽命長。
通用性好，所有羅茨流量傳感器均可使用通用的附件。
配置RS-485通訊接口和專用信號集中器配套，可通過GPRS/CDMA、Internet、電話網絡組成遠程數據采集及監控系統，便于數據的集中采集和實時管理。
電路采用表貼安裝工藝，機構緊湊、抗干擾能力強，可靠性高。
采用高性能微處理器和現代數字濾波技術，軟件功能強大，可靠性高。
采用浮點運算和五段儀表系數自動修正，并具有故障自診斷和報警功能。
采用微功耗高新技術，內、外電源供電工作，整機功耗低。
就地顯示流量值，并帶多種信號輸出功能。
采用高對比度的液晶顯示器，可顯示標準累積流量、標準體積流量、工況體積流量百分值、介質溫度、壓力值和電池容量百分量，并帶中文提示符。
具有實時數據存儲功能，可防止更換電池或突然掉電時數據丟失，在停電狀態下，內部參數可永久性保存。
儀表具有防爆功能，防爆標志為ExiaⅡCT4。
流量計外殼防護等級為IP65。
氣體腰輪流量計基本指標一覽表
| 公稱通徑 | 流量范圍 m3/h | 始動流量 m3/h | 最大壓損 Pa | 公稱壓力 Mpa | 精度等級% | 量程比 | 材質 |
| 25 | 0.8-16 | 0.05 | 120 | 1.0 | 1.0、1.5 | 20:1 | 鋁合金 |
| 32 | 1-20 | 0.05 | 120 | 1.0 | 1.0、1.5 | 20:1 | 鋁合金 |
| 40 | 1.5-30 | 0.07 | 130 | 1.0 | 1.0、1.5 | 20:1 | 鋁合金 |
| 40 | 1.5-40 | 0.07 | 180 | 1.0 | 1.0、1.5 | 30:1 | 鋁合金 |
| 50 | 1-60 | 0.07 | 180 | 1.0 | 1.0、1.5 | 60:1 | 鋁合金 |
| 50 | 1.2-85 | 0.07 | 210 | 1.0 | 1.0、1.5 | 70:1 | 鋁合金 |
| 80 | 1.4-100 | 0.07 | 220 | 1.0 | 1.0、1.5 | 70:1 | 鋁合金 |
| 80 | 1.2-140 | 0.08 | 220 | 1.0 | 1.0、1.5 | 120:1 | 鋁合金 |
| 80 | 2.9-200 | 0.15 | 220 | 1.0 | 1.0、1.5 | 70:1 | 鋁合金 |
| 100 | 3.1-250 | 0.11 | 240 | 1.0 | 1.0、1.5 | 80:1 | 鋁合金 |
| 100 | 2.7-300 | 0.11 | 280 | 1.0 | 1.0、1.5 | 110:1 | 鋁合金 |
| 100 | 4.1-450 | 0.11 | 300 | 1.0 | 1.0、1.5 | 110:1 | 鋁合金 |
| 100 | 4.5-500 | 0.11 | 540 | 1.0 | 1.0、1.5 | 110:1 | 鋁合金 |
| 150 | 8.1-650 | 0.65 | 580 | 1.0 | 1.0、1.5 | 80:1 | 鑄鐵 |
| 150 | 10-800 | 0.76 | 590 | 1.0 | 1.0、1.5 | 80:1 | 鑄鐵 |
| 150 | 12.5-1000 | 0.76 | 600 | 1.0 | 1.0、1.5 | 80:1 | 鑄鐵 |
| 150 | 13.3-1200 | 0.76 | 700 | 1.0 | 1.0、1.5 | 90:1 | 鑄鐵 |
| 200 | 31-1600 | 1.15 | 650 | 1.0 | 1.0、1.5 | 53:1 | 鑄鐵 |
| 250 | 75-3000 | 8.00 | 450 | 1.0 | 1.0、1.5 | 40:1 | 鑄鐵 |
產品選型表
供應青島奧博氣體腰輪流量計
LLQ氣體腰輪流量計
LLQ氣體腰輪流量計 LLQ型氣體腰輪流量計（以下簡稱流量計）是一種容積式流量?jī)x表，用來測量連續流經管道內的氣體的體積流量。根據氣體流量流速高的特點，流量計的腰輪轉子采用鋁合金材料制成；且表面經特殊處理，增強了轉子的耐磨性和耐腐蝕性；軸承采用不銹鋼軸承，不銹鋼腰輪軸的軸頸較細。因而轉子輕巧，轉動靈活，從而使流量計具有測量精度高，測量范圍廣、啟動差壓和壓力損失小等優點？蓽y(cè)量大多數流速穩定的或者流速變化較大的普遍氣體。廣泛適用于石油天然氣井口計量、制氣站的氣體計量以及工業煤氣和普通氣體的計量。 流量計能就地顯示累積流量，用戶根據需要還可配置LPZ型電脈沖轉換器和相應的SXP-3113型智能流量積算儀，并結合其他相應儀表，實現遠距離傳送，并可顯示在基準壓力（101.32kPa）、基準溫度（20℃）下的氣體體積累積流量和瞬時流量。 本流量計可以用于有防爆要求的場合，防爆等級為d II BT4。
| 公徑通徑 DNmm | 流量上限 m3/h | 基本誤差限（%） | |
| 25 | 25 | ±1.5 | ±1.0 |
| 40 | 50 | ||
| 50 | 80 | ||
| 80 | 250 | ||
| 100 | 400 | ||
| 150* | 1000 | ||
| 200* | 2500 | ||

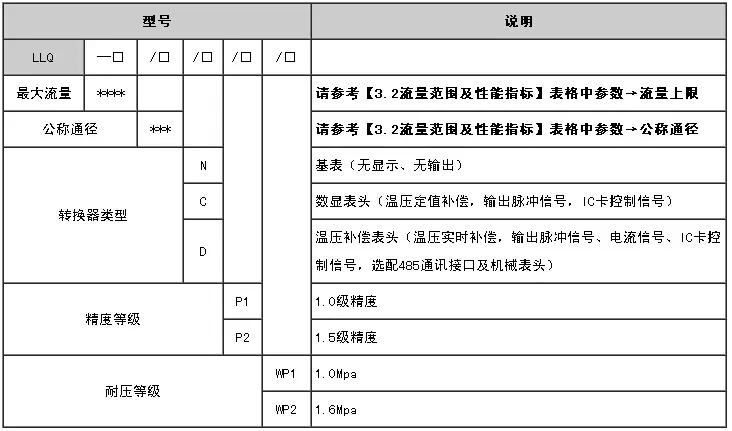

| L | L | Q | □ | □ |
| 流量?jī)x表 | 腰 輪 | 氣 體 | 公稱通徑 | 轉換器代號（附加規格） |
氣體腰輪流量計（天然氣專用流量計）
氣體腰輪流量計（天然氣專用流量計)
淮安地森儀表有限公司銷售熱線： 13813337089 張經理我們公司的服務宗旨是：誠信做事，誠信做人！讓客戶滿意，質保一年，終身維護！
沒有一種所謂完美的流量計，針對于特定的工況總有一種最合適的流量計！
氣體腰輪流量計（天然氣專用流量計)帶溫度、壓力補償功能，將工況流量直接轉換成標況流量，流量計采用功能強大的新型微處理器，運算精度高，性能可靠，微功耗，內外電源自動切換工作，鋰電池供電可使用5年以上。廣泛應用在石油、化工、電力、冶金、工業與民用鍋爐等燃?xì)庥?jì)量和城市天然氣、燃?xì)庹{(diào)壓站計量及燃?xì)赓Q(mào)易計量等行業。
氣體腰輪流量計利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據計量室逐次、重復地充滿和排放該體積部分流體的次數來測量流量體積總量。
氣體腰輪流量計當被測流體流經流量計時，流體的動壓力使進出口間形成一個差壓而推動腰輪旋轉
氣體腰輪流量計當流體推動D2軸上腰輪反時針?lè)较蜣D(zhuǎn)動時，圖1A,與之相連的驅動齒輪帶動D1鈾上的腰輪順時針轉動，轉動90o后成為圖1C狀態，上邊的腰輪受流體推動顧時針轉動，驅動齒輪帶動下邊腰輪反時針旋轉，腰輪旋轉360o時，有四倍于計量室有效容積的流體排出流量計。這樣，兩個腰輪交換驅動旋轉，隨著腰輪的轉動，流體經由計量室不斷排出流量計。腰輪每轉一圈排出的流體體積是一個固定值，即排出量與腰輪軸轉數成正比，通過腰輪軸及其它傳動機構，將旋轉的次數減速后傳遞到積算顯示部分。
氣體腰輪流量計正是腰輪流量計的這種工作原理決定了這種流量計只要計量室內部配合間隙設計、組裝合理，它就會有較高的精度和較低的啟步流量，這一特性在民用小區燃?xì)庥?jì)量中極為重要，它既滿足了居民正常用氣時的計量精度，又克服了其它類型流量汁對居民用氣低峰時微小氣量的無能為力。
氣體腰輪流量計（天然氣專用流量計)測量范圍：| 產品圖片 |
|
|
| 儀表型號 | LLQ | AK-LLQ |
| 信號輸出 | 無 | 脈沖信號、IC卡控制器輸出信號 4-20mA |
| 供電電源 | +24VDC±15%或鋰電池 | +24VDC±15%或鋰電池 |
| 精度等級 | 1.5～1.0級 | 1.5～1.0級 |
| 測量范圍 | 標準量程 | 標準量程 |
| 顯示器 | 無 | 有 |
| 溫壓補償 | 無 | 有 |
| 通訊接口 | 無 | RS-485 |
| 實時記錄 | 有 | 有 |
| 儀表材質 | 鋁合金或鑄鐵 | 鋁合金或鑄鐵 |
| 防爆等級 | ExiaIICT4 | ExiaIICT4 |
| 防護等級 | IP65 | IP65 |
| 整機功耗 | < 1W | < 1W |
| 儀表通經 | DN25～DN300 | DN25～DN300 |
| 安裝方式 | 法蘭安裝 | 法蘭安裝 |
| 介質溫度 | -20℃～80℃ | -20℃～80℃ |
氣體腰輪流量計產品特點
氣體腰輪流量計精確度高，重復性好。內部轉子經精密加工和平衡測試，無接觸旋轉，良好的油潤滑，確保流量計精度不變，工作壽命長。
氣體腰輪流量計流量計前后不需要直管段，可以安裝在環境狹窄的場合。
氣體腰輪流量計始動流量小，量程比寬，適合于計量符合變動大的氣體流量。
氣體腰輪流量計計量精確度不受壓力和流量變化的影響，性能穩定，壽命長。
氣體腰輪流量計通用性好，所有羅茨流量傳感器均可使用通用的附件。
氣體腰輪流量計配置RS-485通訊接口和IC卡專用信號集中器配套，并可通過GPRS/CDMA、internet、電話網絡 氣體腰輪流量計組成遠程數據采集機監控系統，便于數據的集中采集和實時管理。
氣體腰輪流量計電路采用表貼安裝工藝，結構緊湊、抗干擾能力強、可靠性高。
氣體腰輪流量計采用高性能微處理器和現代數字濾波技術，軟件功能強大，性能優越。
氣體腰輪流量計采用浮點運算和五段儀表系數自動修正，并有故障自診斷和報警功能。
氣體腰輪流量計采用微功耗高新技術，內、外電源供電工作，整機功耗低，僅憑一節2#3.6VDC鋰電池供電，可連續工作五年以上。
氣體腰輪流量計就地顯示流量值，并帶多種信號輸出功能。
氣體腰輪流量計采用高對比度的液晶顯示器，可顯示標準累積流量、標準體積流量、工況體積流量百分值、介質 氣體腰輪流量計溫度、壓力值和電池用量百分量，并帶中文提示符。
氣體腰輪流量計具有實時數據存儲功能，防爆標志為ExibllCT4 GB。
氣體腰輪流量計外殼保護等級為IP65。
氣體腰輪流量計技術性能指標

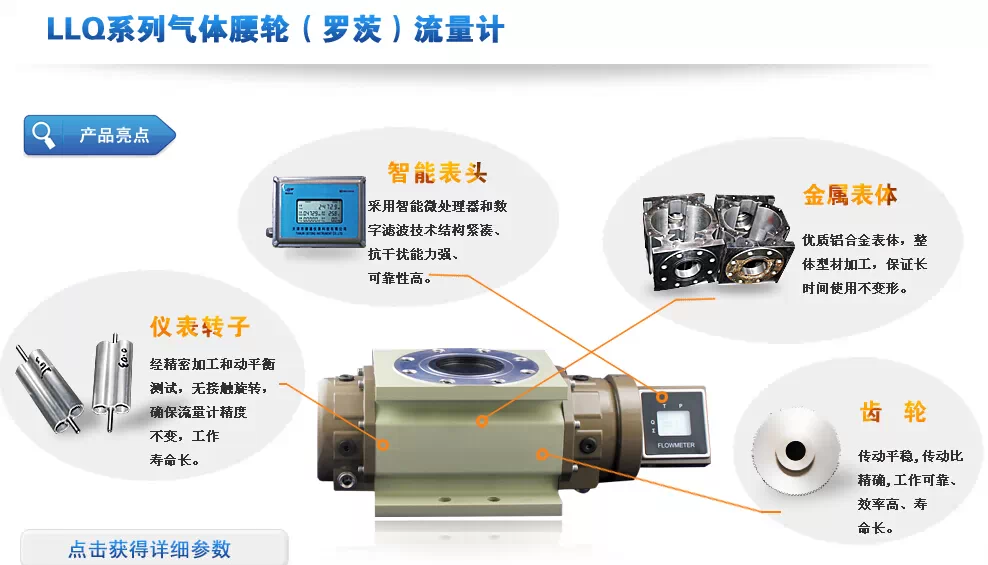

3.1流量計結構
流量計由5個部分組成（見圖）
1、 氣體腰輪流量計智能流量轉換器 2、流量傳感器 3、壓力傳感器 4、溫度傳感器 5、 氣體腰輪流量計（機械）
3. 氣體腰輪流量計2腰輪流量計（機械）工作原理
智能氣體腰輪（羅茨）流量計，主要由殼體、共軛轉子、計數器和智能流量轉換器等部件構成。裝于計量室內的一對共軛轉子在流通氣體的出入口壓差（P入＞P出）作用下，通過精密加工的調校齒輪使轉子保持正確的相對位置。轉子間、轉子與殼體、轉子與墻板間保持最好工作間隙，實現了連續的無接觸密封。轉子每轉動一周，則輸出四倍計量室有效容積的氣體，轉子的轉數通過磁性密封聯軸裝置及減速機構，傳遞到智能流量轉換器，從而顯示輸出氣體的累計體積量。
3. 氣體腰輪流量計3智能流量轉換器的工作原理
智能流量轉換器由溫度和壓力檢測模擬通道、流量傳感器通道以及微處理器單元組成，并配有外輸信號接口，輸出各種信號。智能流量轉換器中的微處理器按照氣態方程進行溫壓補償，并進行壓縮因子修正

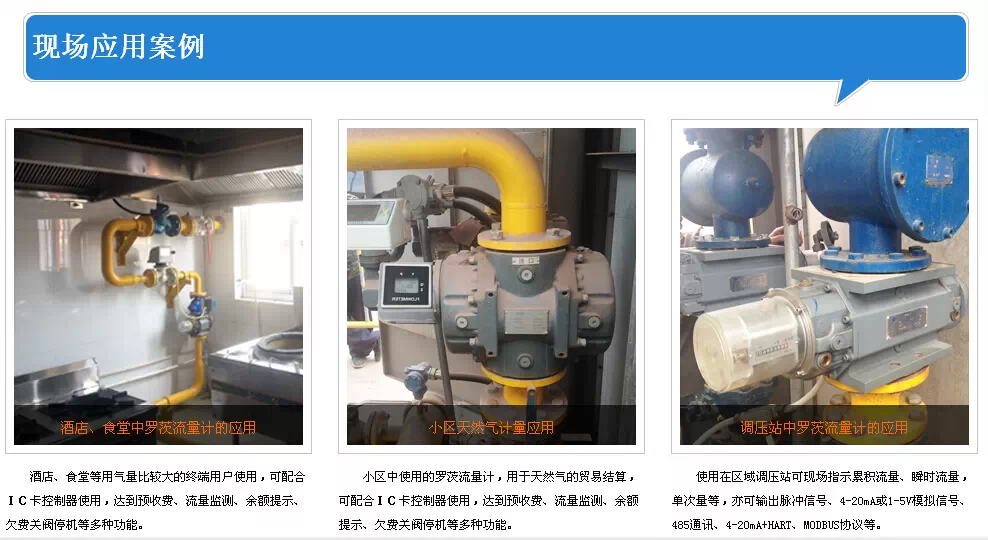

氣體腰輪流量計應用領域：
餐飲、賓館等行業的燃?xì)馍虡I(yè)核算，輸配管網燃?xì)庥?jì)量，燃?xì)庹{(diào)壓站計量，工業和民用鍋爐等燃?xì)庥?jì)量，也可用作丙烷、氮?dú)、工業惰性氣體等各種無腐蝕性氣體標準流量計。
氣體腰輪流量計，氣體腰輪流量計廠家概述：
羅茨流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑?jì)，該流量計基于容積式測量原理，用于精確計量流經封閉管道的氣體總量。流量計基型由羅茨流量傳感和流量積算儀（二次表）兩部分組成。該流量計采用先進的單片機技術和微功耗高新技術，能對被測介質進行壓力機內設置和溫度自動跟蹤補償運算，并直接顯示標準狀態下（P0=101.325kPa，T0=293.15K）的體積總量。
本流量計執行中華人民共和國機械行業標準JB/T7385-94《氣體腰輪流量計》和本廠企業標準Q/ZCY 05-2002 《LLQ型氣體羅茨流量計》。
羅茨流量計又稱腰輪流量計，主要用于對管道中氣體或液體流量進行連續或間歇測量的高精度計量?jī)x表。它具有精度高、可靠性好、重量輕、壽命長、運行噪聲低、安裝使用方便等特點腰輪流量計可現場指示累積流量、瞬時流量，單次量等，亦可輸出脈沖信號、4-20mA或1-5V模擬信號、485通訊、4-20mA+HART、MODBUS協議等。腰輪流量計由計量室、計量轉子、計量部件組件（即內部測量元件）與計數指示組件等構成。在腰輪流量計的殼體內有一個計量室，計量室內有一對或兩對可以相切旋轉的腰輪（其實是模數為2的齒輪），在流量計殼體外面與兩個腰輪同軸安裝了一對驅動齒輪，它們相互嚙合使兩個腰輪可以相互聯動。
產品與產品之間的差別在于細節！細節決定你的成。](méi)有一種所謂完美的流量計，針對于特定的工況總有一種最合適的流量計！
氣體腰輪流量計（天然氣專用流量計)工作原理：
精確度高，重復性好。內部轉子經精密加工和平衡檢測，無接觸旋轉，良好的油潤滑，確保了流量計精確度不變，工作壽命長。·流量計前后不需要直管段，可以安裝在環境狹窄的場合。·始動流量小，量程比寬，適合于計量負荷變動大的氣體流量·計量精確度不受壓力和流量變化的影響，性能穩定，壽命長。·通用性好，所有羅茨流量傳感器均可使用通用的附件。·配置RS-485通訊接口和專用信號集中器配套，可通過GPRS/CDMA、Internet、電話網絡組成遠程數據采集及監控系統，便于數據的集中采集和實時管理。·電路采用表貼安裝工藝，機構緊湊、抗干擾能力強，可靠性高。·采用高性能微處理器和現代數字濾波技術，軟件功能強大，可靠性高。·采用浮點運算和五段儀表系數自動修正，并具有故障自診斷和報警功能。·采用微功耗高新技術，內、外電源供電工作，整機功耗低。·就地顯示流量值，并帶多種信號輸出功能。·采用高對比度的液晶顯示器，可顯示標準累積流量、標準體積流量、工況體積流量百分值、介質溫度、壓力值和電池容量百分量，并帶中文提示符。·具有實時數據存儲功能，可防止更換電池或突然掉電時數據丟失，在停電狀態下，內部參數可永久性保存。·儀表具有防爆功能，防爆標志為ExiaⅡCT4。·流量計外殼防護等級為IP65。
氣體腰輪流量計羅茨）利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據計量室逐次、重復地充滿和排放該體積部分流體的次數來測量流量體積總量。
當被測流體流經流量計時，流體的動壓力使進出口間形成一個差壓而推動腰輪旋轉
當流體推動D2軸上腰輪反時針?lè)较蜣D(zhuǎn)動時，圖1A,與之相連的驅動齒輪帶動D1鈾上的腰輪順時針轉動，轉動90o后成為圖1C狀態，上邊的腰輪受流體推動顧時針轉動，驅動齒輪帶動下邊腰輪反時針旋轉，腰輪旋轉360o時，有四倍于計量室有效容積的流體排出流量計。這樣，兩個腰輪交換驅動旋轉，隨著腰輪的轉動，流體經由計量室不斷排出流量計。腰輪每轉一圈排出的流體體積是一個固定值，即排出量與腰輪軸轉數成正比，通過腰輪軸及其它傳動機構，將旋轉的次數減速后傳遞到積算顯示部分。正是腰輪流量計的這種工作原理決定了這種流量計只要計量室內部配合間隙設計、組裝合理，它就會有較高的精度和較低的啟步流量，這一特性在民用小區燃?xì)庥?jì)量中極為重要，它既滿足了居民正常用氣時的計量精度，又克服了其它類型流量汁對居民用氣低峰時微小氣量的無能為力。
在管道中心安放一個羅茨，兩端由軸承支撐。當流體通過管道時，沖擊羅茨流量計葉輪，對羅茨流量計產生驅動力矩，使渦輪流量計克服摩擦力矩和流體阻力矩而產生旋轉。在一定的流量范圍內，對一定的流體介質粘度，羅茨流量計的旋轉角速度與流體流速成正比。由此，流體流速可通過羅茨流量計的旋轉角速度得到，從而可以計算得到通過管道的流體流量。 羅茨流量計的轉速通過裝在機殼外的傳感線圈來檢測。當羅茨流量計葉片切割由殼體內永久磁鋼產生的磁力線時，就會引起傳感線圈中的磁通變化。傳感線圈將檢測到的磁通周期變化信號送入前置放大器，對信號進行放大、整形，產生與流速成正比的脈沖信號，送入單位換算與流量積算電路得到并顯示累積流量值;同時亦將脈沖信號送入頻率電流轉換電路，將脈沖信號轉換成模擬電流量，進而指示瞬時流量值。 氣體腰輪流量計產品安裝特點氣體腰輪流量計功能特點

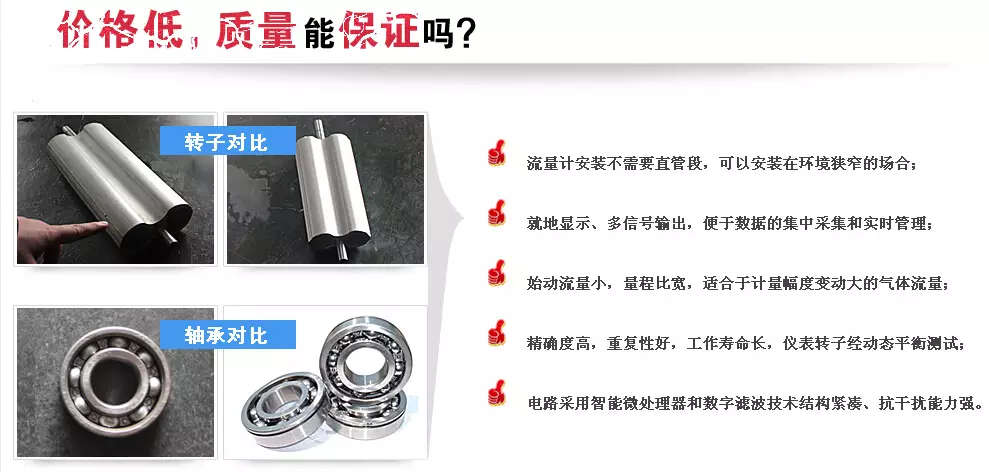

■精確度高，重復性好。內部轉子經精密加工和平衡測試，無接觸旋轉，良好的油潤滑，確保流量計精度不變，工作壽命長。
■流量計前后不需要直管段，可以安裝在環境狹窄的場合。
■始動流量小，量程比寬，適合于計量符合變動大的氣體流量。
■計量精確度不受壓力和流量變化的影響，性能穩定，壽命長。
■通用性好，所有羅茨流量傳感器均可使用通用的附件。
■配置RS-485通訊接口和IC卡專用信號集中器配套，并可通過GPRS/CDMA、internet、電話網絡組成遠程數據采集機監控系統，便于數據的集中采集和實時管理。
■電路采用表貼安裝工藝，結構緊湊、抗干擾能力強、可靠性高。
■采用高性能微處理器和現代數字濾波技術，軟件功能強大，性能優越。
■采用浮點運算和五段儀表系數自動修正，并有故障自診斷和報警功能。
■采用微功耗高新技術，內、外電源供電工作，整機功耗低，僅憑一節2#3.6VDC鋰電池供電，可連續工作五年以上。
■就地顯示流量值，并帶多種信號輸出功能。
■采用高對比度的液晶顯示器，可顯示標準累積流量、標準體積流量、工況體積流量百分值、介質溫度、壓力值和電池用量百分量，并帶中文提示符。
■具有實時數據存儲功能，防爆標志為ExibllCT4 。
■流量計外殼保護等級為IP65。
氣體腰輪流量計性能特點1、高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；進口產品精度可達一般可達±0.1%，高精度型可達；2、重復性好，短期重復性可達0.05%-0.2%，進口產品可達0.02%,正是由于具有良好重復性好，重復性好正是由于具有良好的重復性，的重復性，如經常校準或在線校準可得到極高的精確度，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；結算中是優先選用的流量計；3、所有有效數據掉電后保持10年不丟；所有有效數據掉電后保持年不丟；4、具備儀表系數三點修正，智能補償儀表系數非線性，并可具備儀表系數三點修正，智能補償儀表系數非線性，具備儀表系數三點修正進行現場修正；進行現場修正；5、范圍度寬，中大口徑可達1:20，小口徑為1:10；范圍度寬，，；6、結構緊湊輕巧適用高壓測量，適用高壓測量，適用高壓測量?jī)x表表體上不必開孔，儀表表體上不必開孔，體上 不必開孔易制成高壓型儀表；易制成高壓型儀表；7、結構緊湊輕巧，安裝維護方便，流通能力大；結構緊湊輕巧，安裝維護方便，流通能力大；
技術指標環境溫度：-30℃-+60℃ 介質溫度：-20℃-+250℃
相對濕度：5%-95% 大氣壓力：70Pa-106kPa
公稱通徑：DN25-DN600，如有特殊要求，可提供更大口徑的流量計。
流量范圍：1-10000m3/h
公稱壓力：0-4Mpa，如有特殊要求，可提供更大壓力的流量計。
重復性：優于 0.3%
準確度：±1.0%或±1.5%
防爆等級：ExiallBT4
防護等級：IP65
氣體腰輪流量計測量范圍| 公稱通徑 mm | 流量范圍 m3/h | 始動流量 m3/h | 最大壓損 Pa | 公稱壓力 Mpa | 耐溫 ℃ | 連接方式 |
| 32 | 0.8-16 | 0.05 | 120 | 1.0 | -20～80 | 法蘭連接 |
| 1-20 | 0.05 | 120 | 1.0 | -20～80 | 法蘭連接 | |
| 40 | 1.5-30 | 0.07 | 130 | 1.0 | -20～80 | 法蘭連接 |
| 1.5-40 | 0.07 | 180 | 1.0 | -20～80 | 法蘭連接 | |
| 50 | 1-60 | 0.07 | 180 | 1.0 | -20～80 | 法蘭連接 |
| 1.2-85 | 0.07 | 210 | 1.0 | -20～80 | 法蘭連接 | |
| 80 | 1.4-100 | 0.07 | 220 | 1.0 | -20～80 | 法蘭連接 |
| 1.2-140 | 0.08 | 220 | 1.0 | -20～80 | 法蘭連接 | |
| 2.9-200 | 0.15 | 220 | 1.0 | -20～80 | 法蘭連接 | |
| 100 | 3.1-250 | 0.11 | 240 | 1.0 | -20～80 | 法蘭連接 |
| 2.7-300 | 0.11 | 280 | 1.0 | -20～80 | 法蘭連接 | |
| 4.1-450 | 0.11 | 300 | 1.0 | -20～80 | 法蘭連接 | |
| 4.5-500 | 0.11 | 540 | 1.0 | -20～80 | 法蘭連接 | |
| 150 | 8.1-650 | 0.65 | 580 | 1.0 | -20～80 | 法蘭連接 |
| 10-800 | 0.76 | 590 | 1.0 | -20～80 | 法蘭連接 | |
| 12.5-1000 | 0.76 | 600 | 1.0 | -20～80 | 法蘭連接 | |
| 13.3-1200 | 0.76 | 700 | 1.0 | -20～80 | 法蘭連接 | |
| 200 | 31-1600 | 1.15 | 650 | 1.0 | -20～80 | 法蘭連接 |
| 250 | 75-3000 | 8.00 | 450 | 1.0 | -20～80 | 法蘭連接 |
（1）安裝管道前，管道要清掃。被測介質不潔凈時，要加過濾器。否則渦輪、軸承易被卡住，測不出流量來。
（2）拆裝流量計時，對磁感應部分不能碰撞。
（3）投運前先進行儀表系數的設定。仔細檢查，確定儀表接線無誤，接地良好，方可送電。
（4）安裝流量計時，前后管道法蘭要水平，否則管道應力對流量計影響很大。
本公司將以優質的產品、優惠的價格、優良的服務積極參與市場競爭，竭誠與各界朋友，新老客戶誠信合作，共創輝煌。
氣體腰輪流量計技術參數
| 執行標準 | 氣體腰輪流量計JB/T 7385-1994 | |||
| 檢定規程 | 氣體容積式流量計JJG633-2005 | |||
| 公稱通徑 | 32mm-250mm | |||
| 精度等級 | ±1.5%R、±1.0%R（須定制） | |||
| 耐壓等級 | 1.0MPa | |||
| 工作電源 | DC3.6V 鋰電池（1組） | |||
| 整機功耗 | 平均功耗≤3.6mW，處于休眠狀態，功耗≤1.8mW | |||
| 數據存儲功能 | 起停記錄、日記錄、定時間間隔記錄等 | |||
| 使用條件 | 介質溫度 | -20℃~+80℃ | 相對濕度 | 5%~90% |
| 環境溫度 | -30℃~+60℃ | 大氣壓力 | 86Kpa~106Kpa | |
| 儀表材質 | 表體 | 鋁合金或鑄鐵 | 轉換器 | 鑄鋁 |
| 腰輪 | 鋁合金 | 軸承 | 硬質合金 | |
| 防護等級 | IP65 | |||
| 防爆等級 | ExiaⅡCT4（本安型） | |||
| 符合GB 3836.1-2000《 爆炸性氣體環境用電器設備 第1部分 通用要求 》的有關部分和GB3836.4-2000《爆炸性氣體環境用電氣設備 第四部分 本質安全型“i" 》標準。 | ||||
 |
氣體腰輪流量計
氣體腰輪流量計也是精確測量氣體流量的儀表。儀表基于容積式測量原理，其特點是精確度高、范圍度大、結構緊湊堅固、入口無需直管段、使用壽命長，適于安裝在環境狹窄的場合，在嚴酷的氣候條件下精確測量負荷變動大的氣體流量。可測量的介質有天然氣、城市煤氣、烷類燃?xì)庖约案鞣N工業惰性氣體。可提供埃爾斯特公司的RVG和美國儀表公司的RPM兩大系列的氣體腰輪流量計？趶紻N40～DN100，流量0.8m3/h～400m3/h，最大工作壓力 2MPa，溫度范圍可達－40℃～＋60℃，精確度可達±1%。各種氣體腰輪流量計都已通過國際權威機構認證并在有關組織登記注冊。以下介紹的儀表在世界許多國家包括中國獲得型式批準，可作為貿易計量裝置。 氣體腰輪流量計是一種容積式計量?jī)x表。隨著氣體的通過，儀表入口和出口間產生的差壓作用在由高精密同步輪聯結在一起的一對腰輪上，從而驅動腰輪輪流旋轉。在這期間，腰輪與殼體內壁形成的計量腔周期地充氣和排氣，腰輪的轉數與通過儀表的氣體體積量成正比。腰輪的旋轉經由多級齒輪系減速，然后經磁性耦合傳送到計數器，累計流過的氣體總量。
DS-WYLLQ智能氣體腰輪流量計
氣體腰輪流量計應用領域：
帶溫度、壓力補償功能，將工況流量直接轉換成標況流量，流量計采用功能強大的新型微處理器，運算精度高，性能可靠，微功耗，內外電源自動切換工作，鋰電池供電可使用5年以上。餐飲、賓館等行業的燃?xì)馍虡I(yè)核算，輸配管網燃?xì)庥?jì)量，燃?xì)庹{(diào)壓站計量，工業和民用鍋爐等燃?xì)庥?jì)量，也可用作丙烷、氮?dú)、工業惰性氣體等各種無腐蝕性氣體標準流量計。
一、氣體腰輪流量計工作原理：
當氣流進入流量計時，首先通過特殊結構的前導流體加速。在流體的作用下，由于渦輪葉片與流體流向成一定角度，此時渦輪產生轉動力矩，在渦輪克服阻力矩和摩擦力矩后開始轉動。當諸力矩達到平衡，轉速恒定，渦輪轉動角速度與流量成線性關系。利用電磁感應原理，通過旋轉的渦輪驅動信號發生器頂端導磁體周期性地改變磁阻，使磁場也發生相應變化，從而在線圈兩端感應出與流體體積流量成正比的脈沖信號。該信號經前置放大器放大，整形后與壓力傳感器、溫度傳感器檢測到的壓力、溫度信號同時輸入到流量積算儀進行計算處理，直接顯示出標準的瞬時流量和總量。
二、氣體腰輪流量計產品特點：
◎轉子一致性、對稱性好，保證了良好的重復性
◎在流速變化大的情況下也能保持計量的準確
◎始動流量小、壓力損失小、量程比寬，適用于微流量的測量
◎特殊工藝處理使流量計運轉更可靠、使用壽命更長
◎鋁合金材質，體積小、重量輕，安裝維護更為方便
◎先進的微機技術與高性能的單片機，使整機功能更強大、性能更優越
◎脈沖發訊器直接安裝在計數器上，輸出整立方的低頻工況脈沖信號，可與IC卡控制器配套使用或用于遠傳輸出
◎智能一體化設計可動態檢測介質的溫度與壓力，并進行自動補償和壓縮因子修正，直接顯示氣體的標準瞬時體積流量和標準體積總量。
三、氣體腰輪流量計主要技術參數：
（1）供電方式：內電源電池供電（3.6V鋰電池供電）、外電源1DC24V二或三線制供電
（2）輸入信號：流量信號（0～1500Hz）、溫度信號和壓力信號
（3）輸出信號：機械脈沖信號、4～20mA信號、IC卡脈沖信號（供IC卡控制器用）
（4）通訊協議：RS485通訊接口，MODBUS協議
四、氣體腰輪流量計產品選型：
1、需要直接測量介質工作狀態下的體積流量，可選用機械表頭的流量計。
2、當壓力較高，流速較大時，為提高計量精度，需要測量介質標準狀態下的體積流量，可選用智能型流量計。3、被測介質的流量范圍應在所選流量計的測量范圍之內，常用流量點應為流量上限的70%左右。
4、當有兩個或更多的用電器設備時，為防止選用流量過大，最大瞬時流量應為所有用氣設備最大瞬時流量之和乘以負荷系數。
江蘇鼎升儀表是國內重點測控工程成套單位，主營氣體流量計、液體流量計、蒸汽流量計等相關系列產品，公司擁有一批長期從事自動化控制研究的設計、研制、安裝調試的專業高科技人才，為各行各業提供了滿意的成套系統。
G16天然氣羅茨表，新疆天然氣羅茨表，氣體腰輪流量計
WF-LLQ-C系列氣體羅茨流量計概述
智能氣體腰輪（羅茨）流量計是集流量、溫度、壓力檢測功能于體，并能進行溫度、壓力自動補償?shù)男麓髁坑?jì)，該流量計基于容積式測量原理，用于精計量流經封閉管道的氣體總量。流量計基型由羅茨流量傳感和流量積算儀（二次表）兩部分組成。該流量計采用先進的單片機技術和微功耗高新技術，能對被測介質進行壓力機內設置和溫度自動跟蹤補償運算，并直接顯示標準狀態下的體積總量。
智能氣體腰輪（羅茨）流量計應用域
餐飲、賓館等行業的燃?xì)馍虡I(yè)核算，輸配管網燃?xì)庥?jì)量，燃?xì)庹{(diào)壓站計量，工業和民用鍋爐等燃?xì)庥?jì)量，也可用作丙烷、氮?dú)、工業惰性氣體等各種無腐蝕性氣體標準流量計。
智能氣體腰輪（羅茨）流量計產品性能
■精度高，重復性好。內部轉子經精密加工和平衡測試，無接觸旋轉，良好的油潤滑，確保流量計精度不變，工作壽命長。
■無直管段要求，可以安裝在環境狹窄的場合。
■始動流量小，量程比寬，適合于計量符合變動大的氣體流量。
■計量精度不受壓力和流量變化的影響，性能穩定，壽命長。
■配置RS-485通訊接口和IC卡用信號集中器配套，便于數據的集中采集和實時管理。
■整機功耗低，僅憑節2#3.6VDC鋰電池供電，可連續工作五年以上。
■就地顯示流量值，并帶多種信號輸出功能。
■液晶顯示器，可顯示標準累積流量、標準體積流量、工況體積流量百分值、介質溫度、壓力值
■具有實時數據存儲功能，防爆標志為ExibllCT4
最新產品
- 日本得樂TECLOCK機械式杠桿表 2025/6/8 6:00:37
- 日本得樂TECLOCK機械式杠桿表 2025/6/8 5:59:48
- 日本得樂TECLOCK機械式杠桿表 2025/6/8 5:58:56
- 日本得樂TECLOCK機械式杠桿表 2025/6/8 5:57:48
- 日本得樂TECLOCK機械式杠桿表 2025/6/8 5:56:52
- 日本得樂TECLOCK機械式杠桿表 2025/6/8 5:56:09
- 日本得樂TECLOCK機械式杠桿表 2025/6/8 5:55:20
- 日本得樂TECLOCK機械式杠桿表 2025/6/8 5:54:38
- 日本得樂TECLOCK機械式杠桿表 2025/6/8 5:51:03
- 日本得樂TECLOCK機械式杠桿表 2025/6/8 3:16:12
- 日本得樂TECLOCK機械式杠桿表 2025/6/8 3:15:31
- 日本得樂TECLOCK機械式杠桿表 2025/6/8 3:14:34
- 日本得樂TECLOCK機械式杠桿表 2025/6/8 3:13:57
- 日本得樂TECLOCK機械式杠桿表 2025/6/8 3:13:08
- 日本得樂TECLOCK機械式杠桿表 2025/6/8 3:12:01
- 日本得樂TECLOCK（帶藍牙傳輸）數顯杠桿表 2025/6/8 3:04:41
- 日本得樂TECLOCK（帶藍牙傳輸）數顯杠桿表 2025/6/8 3:03:38
- 日本得樂TECLOCK（帶藍牙傳輸）數顯杠桿表 2025/6/8 3:01:57
- 日本得樂TECLOCK數顯杠桿表 2025/6/8 2:53:58
- 日本得樂環形動⼒計的指⽰表 2025/6/8 2:45:58
- 日本得樂環形動⼒計的指⽰表 2025/6/8 2:43:15
- 日本得樂TECLOCK長行程指針式百分表 2025/6/8 2:34:29
- 日本得樂TECLOCK長行程指針式百分表 2025/6/8 2:33:47
- 日本得樂TECLOCK長行程指針式百分表 2025/6/8 2:32:18
- 日本得樂TECLOCK長行程指針式百分表 2025/6/8 2:31:12
- 日本得樂TECLOCK長行程指針式百分表 2025/6/8 2:30:18
- 日本得樂TECLOCK背測型指針式百分表 2025/6/8 2:22:49
- 日本得樂TECLOCK背測型指針式百分表 2025/6/8 1:49:17
- 日本得樂TECLOCK指針式指示表 2025/6/8 1:38:59
- 日本得樂TECLOCK指針式指示表 2025/6/8 1:38:16
